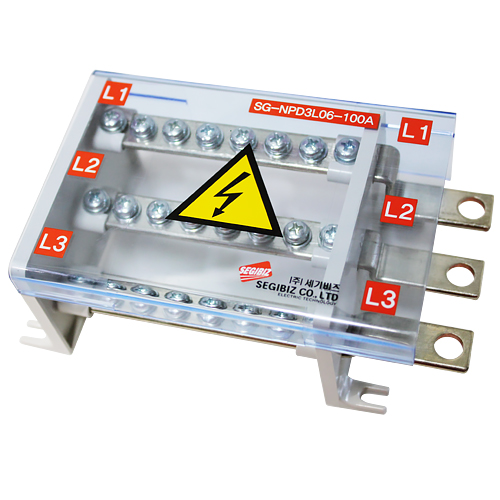

NFB 電源分配機
view catalog- 容量 : 100A
- 電源供給方式 : 2段 / 3段 / 4段
- ターミナルの数 : 6P / 10P
- 脱着可能な保護カバーが付いており、感電などの事故を未然に防止できます。
- 設置環境に合わせてブスバーの 방향（向き）を選択可能（基本仕様：右側）
- 遮断器 : 2L-100A : ABS 32/52/62, ABE 32/ABN 52/62/102
3L-100A : ABS 33/53/63, ABE 33/ABN 53/63/103
4L-100A : ABS 34/54/64, ABN 54/64/104 適用可能 - 製品認証 :
⊙ NFB直結型電源分配器は、 standard（基本形）電源分配器と端子台型電源分配器を一体化した製品です。 別途ターミナルが不要なため設置が簡単で、制御盤内の 공간（スペース）を節約できます。また、PC材質の透明保護カバーとブスバーを採用し、安全性と効率性を高めました。
Video 動画
• NFB電源分配機 (製品モデル:SG-NPD4L06-100A)

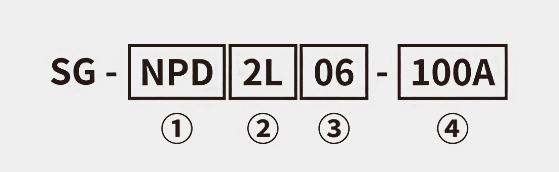

Ordering Information 型名識別法
- ① 製品名 : NFB Power Distribution
- ② 電源供給方式 : 2L / 3L / 4L
- ③ ターミナルの数 : 6P / 10P
- ④ 容量 : 100A
製品仕様
- 許可電流 : 100A
- 定格入力電圧 : 600V
- 許可誤差 : ±1mm
- 使用温度 : -20℃ ~ 110℃
- 材質 : 耐燃性材質‐側板[mPPО]/カバー[PC] ブスバー：99.9％銅ブスバー＋石鍍金
2L
2L
SG-NPD2L06-100A
- Size(mm) : 157mm x 59mm x 48mm
- Weight(g) : 185g
2L
SG-NPD2L10-100A
- Size(mm) : 205mm x 59mm x 48mm
- Weight(g) : 248g
3L
3L
SG-NPD3L06-100A
- Size(mm) : 117mm x 85mm x 60mm
- Weight(g) : 283g
3L
SG-NPD3L10-100A
- Size(mm) : 205mm x 85mm x 60mm
- Weight(g) : 375g
4L
4L
SG-NPD4L06-100A
- Size(mm) : 157mm x 111mm x 72mm
- Weight(g) : 388g
4L
SG-NPD4L10-100A
- Size(mm) : 205mm x 111mm x 72mm
- Weight(g) : 512g
