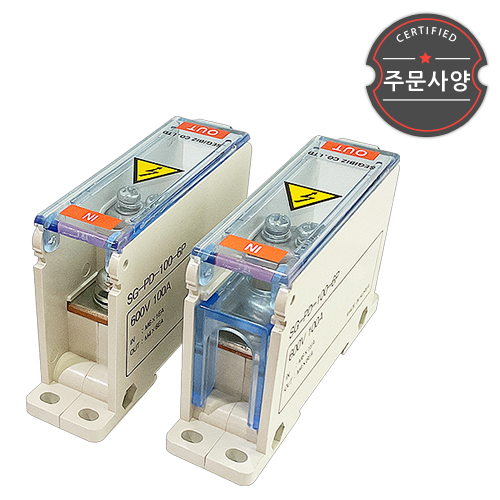

단자대형 전원분배기
- 용량 100A / 200A / 250A / 400A 가 있음
- 4P / 6P / 8P / 9P / 12P가 있음
- 기존형보다 컴팩트한 사이즈로 좁은 공간에도 효율적으로 사용이 가능함
- 힌지형 보호 커버와 입력단자 보호 커버 설치로 감전 등의 사고를 사전에 방지함
- 본체에 나사 체결 및 찬넬 취부가 가능하여 설치 및 유지관리가 편리함
- 400A 제품은 체결성을 높여 사용 안정성을 확보하기 위해 렌치 볼트 옵션 선택이 가능함
- 제품인증 :
close
단자대형 전원분배기는 소형 사이즈로 경제적이며 작업 효율을 개선하여 편리하게 사용이 가능합니다. 좁은 공간에서 제품 본체에 직접 취부하여 사용하거나 표준 35mm 찬넬에 장착하여 사용이 가능하며 각각 입력단자 1개와 4~8개의 출력단자로 구성되어 있습니다. 내열성 재질을 사용하여 충격과 열에도 강하며 부스바는 구리 99.9%에 주석으로 도금이 되어 황동에 비해 전도율이 높고 전원인입부 보호 커버로 더욱 안전하고 편리한 사용이 가능합니다.
Video 제품 영상
• 단자대형 전원분배기(제품 모델:SG-PD-400-6P)
Nomenclature 형명식별법
- ① 제품명 : Power Distribution
- ② 전원 공급 방식 : 3L / 4L
- ③ 터미널 개수 : 6P / 10P
- ④ 용량 : 100A / 200A
제품 사양
- 허용 전류 : 100A (50A 공용 사용 가능) / 200A / 400A
- 피치 : 20mm / 30mm / 40mm
- 정격 입력 전압 : 600V
- 허용 오차 : ±1mm
- 사용 온도 : -20℃ ~ 110℃
- 재질 : 내열성 재질 – 측판 [MPPO] / 커버 [PC]
- 부스바 : 99.9% 동 부스바 + 석도금
SG-PD-100A
SG-PD-200A
SG-PD-400A
