전원분배기 키트
- 원하는 부품만 별도로 구매 가능
- 용량 100A / 200A 가 있음
- 10P / 12P / 15P가 있음
- 부스바 L1 / L2 / L3 / L4가 있음
- 보호용 커버로 감전 등의 사고를 사전에 방지할 수 있음
- 부스바 방향 (좌, 우) 위치 변경 가능함
전원분배기 키트는 차단기 메인(Main)에 직접 연결이 가능하며 각 단별 높이를 다르게 하여 케이블 결선이 용이해 설치 작업의 효율성을 높여 주는 제품입니다.

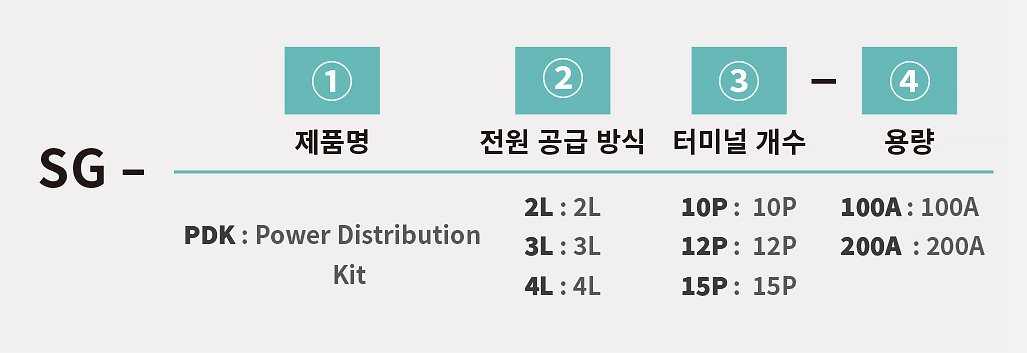

Nomenclature 형명식별법
- ① 제품명 : Power Distribution Kit
- ② 터미널 개수 : 10P / 12P / 15P
- ③ 용 량 : 100A / 200A
제품 사양
부스바 ( 100A / 200A )
| 용량 |
100A |
| 제품명 |
부스바 L1 |
부스바 L2 |
부스바 L3 |
부스바 L4 |
| 사이즈( W X L X H) |
15 X 189 X 3 mm |
15 X 189 X 11 mm |
15 X 189 X 18 mm |
15 X 189 X 25 mm |
| 두께 |
3t |
| 부스바 취부홀 |
Ø6 |
| 차단기 취부홀 |
Ø9 |
| 볼트 Size |
M5 X 9.2 |
| 피치 |
12mm |
| 정격 입력 전압 |
600V |
| 재질 |
99.9% 동 부스바 + 석도금 |
| 용량 |
200A |
| 제품명 |
부스바 L1 |
부스바 L2 |
부스바 L3 |
부스바 L4 |
| 사이즈( W X L X H) |
20 X 212 X 4 mm |
20 X 212 X 14 mm |
20 X 212 X 21 mm |
20 X 212 X 28 mm |
| 두께 |
4t |
| 부스바 취부홀 |
Ø6 |
| 차단기 취부홀 |
Ø9 |
| 볼트 사이즈 |
M6 X 12 |
| 피치 |
14mm |
| 정격 입력 전압 |
600V |
| 재질 |
99.9% 동 부스바 + 석도금 |
부스바 지지대 ( 100A / 200A )
- 차단기에서 내려오는 부스바 높이, 간격이 일정하도록 보조해주는 제품으로 차단기의 용량에 맞게 간격이 만들어짐
| 용량 |
100A |
| 제품명 |
부스바 지지대 1P |
부스바 지지대 3P |
부스바 지지대 4P |
| 사이즈( W X L X H) |
21.5 X 34 X 23.5 mm
(W: 2P-43 mm) |
89 X 20 X 24.5 mm |
119 X 23.5 X 28 mm |
| 두께 |
3t |
| 재질 |
PVC |
| 용량 |
200A |
| 제품명 |
부스바 지지대 3P |
부스바 지지대 4P |
| 사이즈( W X L X H) |
103 X 20 X 25 mm |
139 X 23.5 X 28 mm |
| 두께 |
3t |
| 재질 |
PVC |
P커버 지지대
| 제품명 |
P커버 지지대 |
| 사이즈 |
13.5 X 60 X 11 mm |
| 재질 |
PVC |
아크릴 커버 ( 100A / 200A )
| 용량 |
100A |
| 제품명 |
아크릴 커버 2L |
아크릴 커버 3L |
아크릴 커버 4L |
| 사이즈(W X L) |
110 X 235 mm |
140 X 235 mm |
170 X 235 mm |
| 취부 사이즈(W X L) & 홀 |
90 X 215 mm / Ø7 |
120 X 215 mm / Ø7 |
150 X 215 mm |
| 두께 |
4t |
| 재질 |
아크릴 |
| 용량 |
200A |
| 제품명 |
아크릴 커버 3L (2L공용) |
아크릴 커버 4L |
| 사이즈(W X L) |
155 X 230 mm |
190 X 260 mm |
| 취부 사이즈(W X L) & 홀 |
135 X 240 mm / Ø7 |
170 X 240 mm / Ø7 |
| 두께 |
4t |
| 재질 |
아크릴 |
