알루미늄 프로파일로 제작되어 가볍고 견고하고 푸시버튼 박스 용도에 맞게 다양한 홀 (Ø12 / Ø16 / Ø22 / Ø25 / Ø30)이 있으며 맞춤 제작 또한 가능합니다.

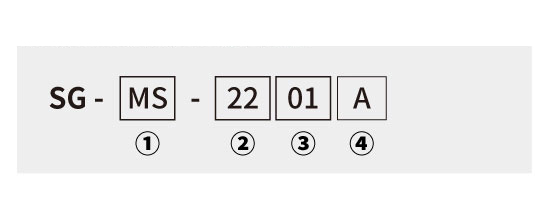

Nomenclature 형명식별법
- ① 제품명 : Multi Switch Box
- ② 구멍 크기 : Ø12 / Ø16 / Ø22 / Ø25 / Ø30 /
- ③ 구멍 개수 : 1구 / 2구 / 3구 / 4구 / 5구/ 6구
- ④ 제품 타입 : M / MA / A / B / C / D / E
제품 특징
- 알루미늄 프로파일로 제작되어 가볍고 견고함
- 총 7가지의 다양한 타입이 있으며 고객에 요청에 따라 길이, 타공, 레이져 명판 마킹 등
다양한 용도로 사용가능함 - 볼트 두개만으로 쉽게 박스를 열어서 결선 및 취부가능
- 제품에 기본 홀이 있어 별도의 공정없이 스위치 박스로 쉽게 사용이 가능하며
제품 자체에 레이져 명판 작업이 가능함
제품 사양
- 색 상 : 은색 (아노다이징) / 측판 – 주황색
- 허용 오차 : ± 1mm
- 두 께 : 1.2t ~ 1.6t
- 사용 온도 : -20 ~ 70℃
- 재 질 : 알루미늄 프로파일 / 측판 [ABS 난연]
| 홀 | Model | Size (mm) | |||
| 타입 | 폭 | 높이 | 길이 | ||
| 1구 |
| M | 50mm | 50mm | 70mm |
| MA | 50mm | 70mm | |||
|
A | 70mm | 50mm | 90mm | |
| B | 70mm | 70mm | |||
| C | 70mm | 90mm | |||
| D | 90mm | 70mm | |||
| E | 90mm | 90mm | |||
| 2구 |
| M | 50mm | 50mm | 105mm |
| MA | 50mm | 70mm | |||
|
A | 70mm | 50mm | 145mm | |
| B | 70mm | 70mm | |||
| C | 70mm | 90mm | |||
| D | 90mm | 70mm | |||
| E | 90mm | 90mm | |||
| 3구 |
| M | 50mm | 50mm | 140mm |
| MA | 50mm | 70mm | |||
|
A | 70mm | 50mm | 200mm | |
| B | 70mm | 70mm | |||
| C | 70mm | 90mm | |||
| D | 90mm | 70mm | |||
| E | 90mm | 90mm | |||
| 4구 |
| M | 50mm | 50mm | 175mm |
| MA | 50mm | 70mm | |||
|
A | 70mm | 50mm | 255mm | |
| B | 70mm | 70mm | |||
| C | 70mm | 90mm | |||
| D | 90mm | 70mm | |||
| E | 90mm | 90mm | |||
| 5구 |
| M | 50mm | 50mm | 210mm |
| MA | 50mm | 70mm | |||
|
A | 70mm | 50mm | 310mm | |
| B | 70mm | 70mm | |||
| C | 70mm | 90mm | |||
| D | 90mm | 70mm | |||
| E | 90mm | 90mm | |||
| 6구 |
| M | 50mm | 50mm | 245mm |
| MA | 50mm | 70mm | |||
|
A | 70mm | 50mm | 365mm | |
| B | 70mm | 70mm | |||
| C | 70mm | 90mm | |||
| D | 90mm | 70mm | |||
| E | 90mm | 90mm | |||
