선박 중장비용 경광/섬광등 및 시그널 폰 일체형으로 구성된 벽부형 모델
  • 선박 중장비용 경광등 & 전자 시그널 폰이 일체형으로 구성된 벽부형 모델
  • 설치목적에 따라 전구 반사경, 다기능 LED,크세논램프의 3가지 광원 중 선택하여 사용이 가능함.
  • 제품 외부에 설치된 음색 스위치로 편리하게 음색 변경이 가능함
  • LED 및 크세논 램프는 고휘도 타입이 가능하며 빛 발산 효과가 우수함
  • 완벽한 방수구조로 옥외 또는 선박 및 중공업용에 적합
  • 제품 외부에 단자대 설치 되어 있어 결선이 용이함
  • 출력에 따라 2가지 타입이 있음( 25W / 35W )
  • 재질: 몸체 [AL 7종 A AC7A] / [CU] / 그로브[PS,PC(LED&크세논)] / 시그널폰[ABS 수지]
  • 몸체 표준 색상:MUNSELL NO.7.5G/7.2
  • 사용 주위 온도 : -25℃ ~ +50℃

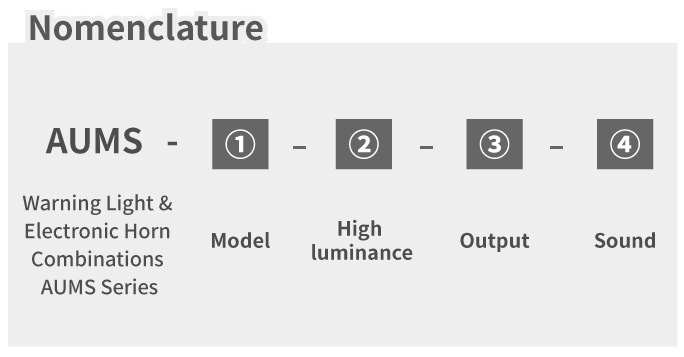

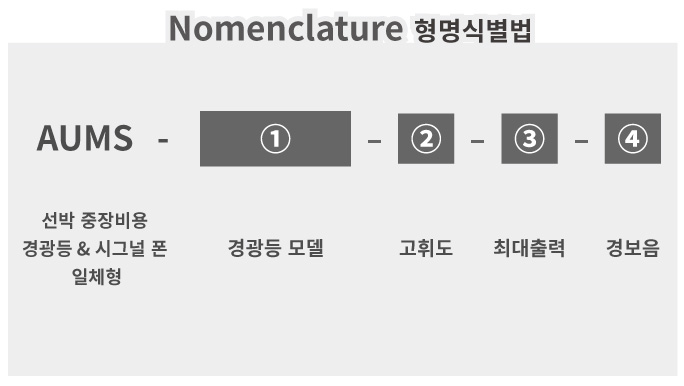

Nomenclature 형명식별법
  • ① 경광등 모델
    • R125 : 회전 반사경 경광등 (125Φ)
    • R150 : 회전 반사경 경광등 (150Φ)
    • L125 : 다기능 LED 경광등 (125Φ)
    • L150 : 다기능 LED 경광등 (150Φ)
    • X125: 크세논 램프 섬광등 (125Φ)
    • X150 : 크세논 램프 섬광등 (150Φ)
  • ② 고휘도
    • 무표시 : 표준형
    • H : 고휘도
  • ③ 최대출력
    • 25W
    • 35W
  • ④ 경보음
    • AS : 싸이렌
    • AM : 멜로디
    • AB : 부저



아이콘 설명 및 제품 구성
AUMS Series 제품 구성도
AUMS 타입
1 광원 및 그로그 외경
광원 및 기능 그로브 외경
전구 반사경 회전형

125mm


150mm
다기능 LED
크세논 램프 섬광형
2 시그널 폰 신호음 선택

◎ 싸이렌음, 멜로디음, 부저음 3가지 음색을 용도에 맞게 사용 가능함.

경 보 음 채 널 기본 음색(3음) 음 량
싸이렌 AS CH 1 긴 급 120 db
CH 2 응 급
CH 3 화 재
멜로디 AM CH 1 즐거운 나의 집
CH 2 엘리제를 위하여
CH 3 터키 행진곡
부저 AB CH 1 삐~삐~삐
CH 2 딩동 딩동
CH 3 삐삐삐삐
3몸체

◎ 내구력이 우수한 알루미늄 하우징을 사용하였고 완벽학 밀폐형 구조로 방수 및 방진 효과가 뛰어남

◎ 제품 하단에 단자대 박스가 설치되어 결선이 용이함

4 외부음색 스위치

◎ 외부에 부착된 스위치로 음색변경

5 보호망

◎ 그로브 외부에 설치하여 충격에 의한 그로브 파손을 방지하기 위한 보호망 선택 옵션으로 가능




모델별 사양
125Φ 150Φ
AUMS-R125

전구아이콘회전부저싸이렌멜로디

AUMS-R150

전구아이콘회전부저싸이렌멜로디고휘도보호망

AUMS-L125

led아이콘점등점멸회전부저싸이렌멜로디고휘도

AUMS-L150

led아이콘점등점멸회전부저싸이렌멜로디고휘도보호망

AUMS-X125

크세논아이콘섬광부저싸이렌멜로디고휘도

AUMS-X150

크세논아이콘섬광부저싸이렌멜로디보호망

AUMS-125 SeriesAUMS-150 Series
AUMS
전구아이콘 AUMS-R125
  • 선박 중장비용 외경 125mm 전구 반사경 회전 경광등 & 시그널 폰 일체형
  • 출력에 따라 2가지 타입이 있음 25W / 35W
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 회전부저싸이렌멜로디
MODEL 정격 전압 소비 전류 전구 사양 중량
AUMS-R125-25W AC 110V 0.42 (A) 12V 15W 4720 g
AC 220V 0.21 (A) 12V 15W 4720 g
DC 12V 3.76 (A) 12V 15W 4153 g
DC 24V 1.79 (A) 24V 15W 4153 g
DC 48V 0.85 (A) 48V 15W 4198 g
AUMS
전구아이콘 AUMS-L125
  • 선박 중장비용 외경 125mm LED 경광등 & 시그널 폰 일체형
  • 출력에 따라 2가지 타입이 있음 25W / 35W
  • LED 밝기에 따라 표준형 및 고휘도 타입이 있음
  • 마이크로칩을 사용하여 4가지 동작(점등/점멸-회전/점멸/회전)을 선택할 수 있음
  • 회전수 : 임의조정
  • 색상 :  적색 (R) ●   주황색 (O) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 회전회전회전부저싸이렌멜로디고휘도
MODEL 정격 전압 소비 전류 LED EA 중량
AUMS-L125-25W AC 110V 0.29 (A) 54EA 4250 g
AC 220V 0.14 (A) 54EA 4250 g
DC 12V 2.51 (A) 54EA 3957 g
DC 24V 1.22 (A) 54EA 4165 g
DC 48V 0.59 (A) 54EA 3980 g
MODEL 정격 전압 소비 전류 LED EA 중량
AUMS-L125H-25W AC 110V 0.31 (A) 90EA 4270 g
AC 220V 0.18 (A) 90EA 4270 g
DC 12V 2.79 (A) 90EA 3977 g
DC 24V 1.37 (A) 90EA 4185 g
DC 48V 0.67 (A) 90EA 4060 g
AUMS
크세논아이콘 AUMS-X125
  • 선박 중장비용 외경 125mm 전구 섬광등 & 시그널 폰 일체형
  • 출력에 따라 2가지 타입이 있음 25W / 35W
  • 크세논 램프 밝기에 따라 표준형 및 고휘도 타입이 있음
  • 섬광수 : 50 ~ 60 / 80 ~ 100(고휘도)
  • 색상 :  적색 (R) ●   주황색 (O) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 섬광부저싸이렌멜로디고휘도
MODEL 정격 전압 소비 전류 XENON 중량
AUMS-X125-25W AC 110V 0.36 (A) 6W 4080 g
AC 220V 0.22 (A) 6W 4080 g
DC 12V 2.93 (A) 6W 3510 g
DC 24V 1.41 (A) 6W 3510 g
MODEL 정격 전압 소비 전류 XENON 중량
AUMS-X125H-25W AC 110V 0.46 (A) 16W 4082 g
AC 220V 0.3 (A) 16W 4082 g
DC 12V 3.21 (A) 16W 3512 g
DC 24V 1.45 (A) 16W 3512 g
AUMS
전구아이콘 AUMS-R150
  • 선박 중장비용 외경 150mm 전구 반사경 회전 경광등 & 시그널 폰 일체형
  • 출력에 따라 2가지 타입이 있음 25W / 35W
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 회전부저싸이렌멜로디보호망
MODEL 정격 전압 소비 전류 전구 사양 중량
AUMS-R150-25W AC 110V 0.42 (A) 12V 15W 5290 g
AC 220V 0.21 (A) 12V 15W 5290 g
DC 12V 3.76 (A) 12V 15W 4723 g
DC 24V 1.79 (A) 24V 15W 4723 g
DC 48V 0.85 (A) 48V 15W 4768 g
AUMS
led 아이콘 AUMS-L150
  • 선박 중장비용 외경 150mm LED 경광등 & 시그널 폰 일체형
  • 출력에 따라 2가지 타입이 있음 25W / 35W
  • LED 밝기에 따라 표준형 및 고휘도 타입이 있음
  • 마이크로칩을 사용하여 4가지 동작(점등/점멸-회전/점멸/회전)을 선택할 수 있음
  • 회전수 : 임의조정
  • 색상 :  적색 (R) ●   주황색 (O) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 회전회전회전부저싸이렌멜로디고휘도보호망
MODEL 정격 전압 소비 전류 LED EA 중량
AUMS-L150-25W AC 110V 0.29 (A) 54EA 4840 g
AC 220V 0.14 (A) 54EA 4840 g
DC 12V 2.51 (A) 54EA 4547 g
DC 24V 1.22 (A) 54EA 4755 g
DC 48V 0.59 (A) 54EA 4630 g
MODEL 정격 전압 소비 전류 LED EA 중량
AUMS-L150H-25W AC 110V 0.31 (A) 90EA 4860 g
AC 220V 0.18 (A) 90EA 4860 g
DC 12V 2.79 (A) 90EA 4567 g
DC 24V 1.37 (A) 90EA 4775 g
DC 48V 0.67 (A) 90EA 4650 g
AUMS
크세논아이콘 AUMS-X150
  • 선박 중장비용 외경 150mm 전구 섬광등 & 시그널 폰 일체형
  • 출력에 따라 2가지 타입이 있음 25W / 35W
  • 섬광수 : 80 ~ 100(고휘도)
  • 색상 :  적색 (R) ●   주황색 (O) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 섬광부저싸이렌멜로디보호망
MODEL 정격 전압 소비 전류 XENON 중량
AUMS-X150-25W AC 110V 0.46 (A) 16W 4650 g
AC 220V 0.3 (A) 16W 4650 g
DC 12V 3.21 (A) 16W 4080 g
DC 24V 1.45 (A) 16W 4080 g
