선박 중장비용 경광/섬광등 및 시그널 폰 일체형으로 구성된 자립형 모델
  • 선박 중장비용 125mm 경광등 & 전자 시그널 폰이 일체형으로 구성된 모델
  • 설치목적에 따라 2가지 타입의 하우징 및 전구 반사경, 다기능 LED,크세논램프의 광원을 선택하여 사용이 가능함.
  • 완벽한 방수구조로 옥외 또는 선박 및 중공업용에 적합
  • 제품 내부 또는 단자박스 내에 단자대 설치
  • 케이블 인입구 장착 기본은 #16 아연 콘넥타로 케이블 그랜드로 변경 주문 가능
  • 출력에 따라 단방향 (25W)/ 양방향 (50W) 모델이 있음
  • 재질: 몸체 [AL 7종 A AC7A] / [CU] / 그로브[PS,PC(LED&크세논)] / 시그널폰[ABS 수지]
  • 몸체 표준 색상:MUNSELL NO.7.5G/7.2

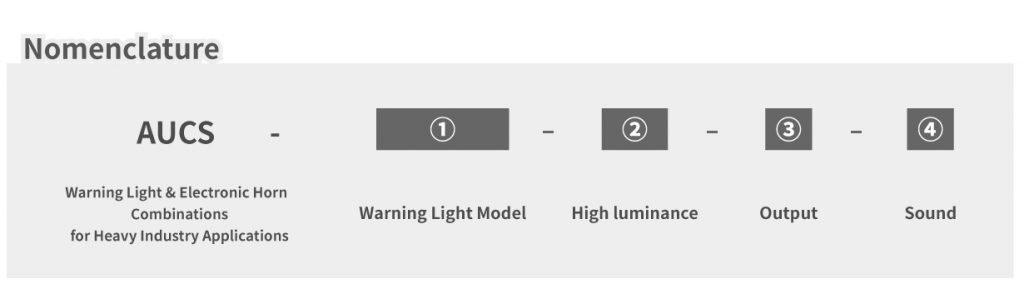

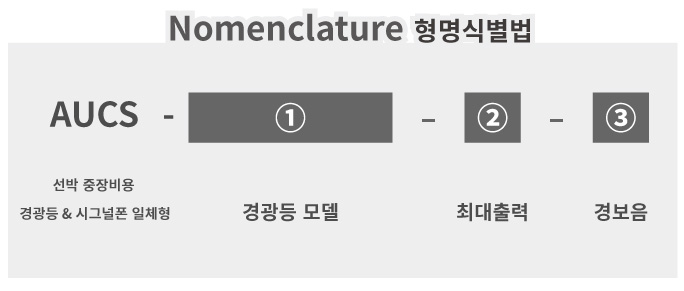

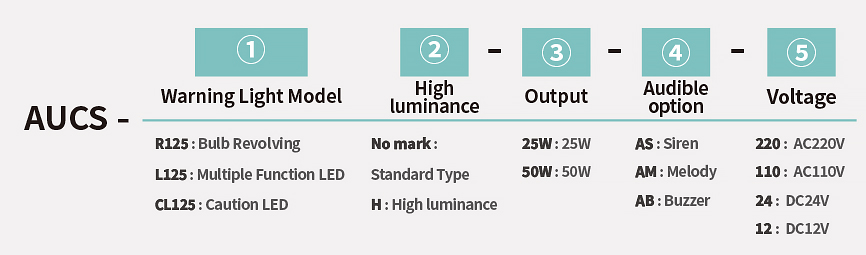

Nomenclature 형명식별법
  • ① 경광등 모델
    • R125 : 회전 반사경 경광등 (125Φ)
    • L125 : 다기능 LED 경광등 (125Φ)
    • X125 : 크세논 램프 섬광등 (125Φ)
  • ② 최대출력
    • 25W
    • 50W
  • ③ 경보음
    • AS : 싸이렌
    • AM : 멜로디
    • AB : 부저



아이콘 설명 및 제품 구성
AUCS Series 제품 구성도
AUCS 타입
1 광원 선택
광원 및 기능
R 전구 반사경 회전형 L 다기능 LED X 크세논 램프 섬광형
2 시그널 폰 신호음 선택

◎ 싸이렌음, 멜로디음, 부저음 3가지 음색을 용도에 맞게 사용 가능함.

경 보 음 채 널 기본 음색(3음) 음 량
싸이렌 AS CH 1 긴 급 120 db
CH 2 응 급
CH 3 화 재
멜로디 AM CH 1 즐거운 나의 집
CH 2 엘리제를 위하여
CH 3 터키 행진곡
부저 AB CH 1 삐~삐~삐
CH 2 딩동 딩동
CH 3 삐삐삐삐
4몸체

◎ 내구력이 우수한 알루미늄 하우징을 사용하였고 완벽한 밀폐형 구조로 방수 및 방진 효과가 뛰어남

◎ 제품 하단에 후렉시블 커넥터가 부착 된 단자대 박스가 설치되어 결선이 용이함

3 보호망

◎ 그로브 외부에 설치하여 충격에 의한 그로브 파손을 방지하기 위한 보호망 선택 옵션으로 가능




모델별 사양
AUCS-R125AUCS-L125AUCS-X125
AUCS
전구아이콘 AUCS-R125
  • 선박 중장비용 외경 125mm 전구 반사경 회전 경광등 & 시그널 폰 일체형
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 회전
MODEL 정격 전압 소비 전류 전구 사양 중량
AUCS-R125-25W AC 110V 0.42 (A) 12V 15W 3760 g
AC 220V 0.21 (A) 12V 15W 3760 g
DC 12V 3.76 (A) 12V 15W 3697 g
DC 24V 1.79 (A) 24V 15W 3735 g
DC 48V 0.94 (A) 48V 15W 3837 g
MODEL 정격 전압 소비 전류 전구 사양 중량
AUCS-R125-50W AC 110V 0.65 (A) 12V 15W 4659 g
AC 220V 0.32 (A) 12V 15W 4659 g
DC 12V 5.97 (A) 12V 15W 4594 g
DC 24V 2.76 (A) 24V 15W 4594 g
DC 48V 1.49 (A) 48V 15W 4696 g
제품 외형도
AUCS
AUCS
전구아이콘 AUCS-L125
  • 선박 중장비용 외경 125mm 다기능 LED 경광등 & 시그널 폰 일체형
  • 색상 :  적색 (R) ●   주황색 (O) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 회전회전회전
MODEL 정격 전압 소비 전류 전구 사양 중량
AUCS-L125-25W AC 110V 0.29 (A) 54EA 3390 g
AC 220V 0.14 (A) 54EA 3390 g
DC 12V 2.51 (A) 54EA 3097 g
DC 24V 1.22 (A) 54EA 3105 g
DC 48V 0.63 (A) 54EA 3120 g
MODEL 정격 전압 소비 전류 전구 사양 중량
AUCS-L125-50W AC 110V 0.51 (A) 54EA 4272 g
AC 220V 0.26 (A) 54EA 4272 g
DC 12V 4.72 (A) 54EA 3979 g
DC 24V 2.19 (A) 54EA 3987 g
DC 48V 1.17 (A) 54EA 4002 g
제품 외형도
AUCS
AUCS
전구아이콘 AUCS-X125
  • 선박 중장비용 외경 125mm 섬광등 & 시그널 폰 일체형
  • 색상 :  적색 (R) ●   주황색 (O) ●   녹색 (G) ●   청색 (B) ●
  • 사양 : 섬광
MODEL 정격 전압 소비 전류 전구 사양 중량
AUCS-X125-25W AC 110V 0.36 (A) 6W 3119 g
AC 220V 0.22 (A) 6W 3119 g
DC 12V 2.93 (A) 6W 3122 g
DC 24V 1.41 (A) 6W 3122 g
MODEL 정격 전압 소비 전류 전구 사양 중량
AUCS-X125-50W AC 110V 0.59 (A) 6W 4001 g
AC 220V 0.33 (A) 6W 4001 g
DC 12V 5.14 (A) 6W 4004 g
DC 24V 2.38 (A) 6W 4004 g
제품 외형도
AUCS
