알루미늄 다이케스팅 제품으로 가볍고 견고하게 제작된 푸시버튼 박스 입니다. 푸시버튼 박스는 타공이 없는 제품부터 1구 ~4구까지 (22Φ, 25Φ, 30Φ) 홀이 있어서 쉽게 푸시버튼을 설치하여 사용이 가능합니다.

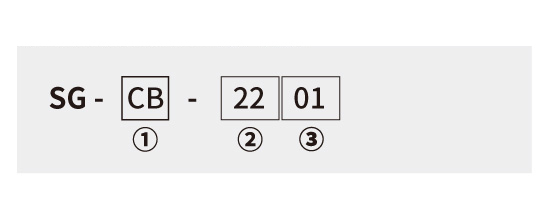

Nomenclature 형명식별법
SG-CB-2201
  • 제품명 : Aluminum Control Box
  • 구멍 크기 : 무타공 / Φ22 / Φ25 / Φ30
  • 구멍 개수 : 1구 / 2구 / 3구 / 4구



제품 특징
  • 알루미늄 다이게스팅으로 제작되어 견고함.
  • 커버에 홀(Φ22 / Φ25 / Φ30)이 있어 별도의 공정없이 스위치 취부 가능함.
  • UL 승인된 제품
  • 제품 인증 : UL ROHS
카달로그 보기
제품 사양
  • 색 상 : 베이스- 검정/커버- 백색
  • 허용 오차 : ± 1mm
  • 사용 온도 : -20℃ ~ 180℃
  • 구멍 크기 : 22mm /25mm /30mm
  • 재 질 : 알루미늄( AL 12종 )
Φ Model Size(mm) 중량(g) 사진
1구 무타공 SG-CB-0001 80 X 90 X 70 385g SG-CB 1구
22Φ SG-CB-2201
25Φ SG-CB-2501
30Φ SG-CB-3001
2구 무타공 SG-CB-0002 80 X 135 X 70 481g SG-CB 2구
22Φ SG-CB-2202
25Φ SG-CB-2502
30Φ SG-CB-3002
3구 무타공 SG-CB-0002 80 X 180 X 70 561g SG-CB 3구
22Φ SG-CB-2203
25Φ SG-CB-2503
30Φ SG-CB-3003
4구 무타공 SG-CB-0004 80 X 220 X 70 686g SG-CB 4구
22Φ SG-CB-2204
25Φ SG-CB-2504
30Φ SG-CB-3004
