내열형 알루미늄 터미널 박스는 알루미늄 주물로 제작된 박스에 내열형 단자대를 사용함으로써 다른 터미널 박스보다 열에 강하게 제작되어 좀 더 고온의 환경에서도 사용이 가능합니다. 기존의 세기비즈 알루미늄 터미널 박스와 같이 표준정격으로 제작되었고 방수와 방진 효과가 뛰어나며 동일한 사이즈로 제작되어 내열이 필요한 산업 설비 등에 다양하게 사용이 가능합니다.

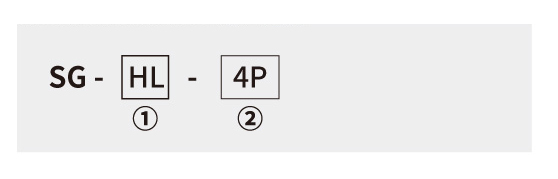

Nomenclature 형명식별법
SG-HL-4P
  • 제품명 : Heat-resisting Aluminum Terminal Box
  • 핀 개수 : 4-50 Pin



제품 특징
hl_feature
  • 400℃ 온도까지 사용이 가능한 내열형 단자대 사용.
  • AL 알루미늄 시리즈보다 좀 더 고온의 환경에서 작업이 가능함.
  • 제품 인증 : ROHS
카달로그 보기



제품 사양
  • 색 상 : 박스 – 회색 / 단자대 – 아이보리
  • 허용 오차 : ± 1mm
  • 두 께 : 3.5T ~ 4T
  • 사용 온도 : -20℃ ~ 180℃
  • 보호 등급 : IP67 / NEMA 12X
  • 재 질 : 알루미늄( AL 12종 ), 내열성 재질( 단자대 )
Model Size(mm) 중량(g) 사진
SG-HL-4P 61 X 71 X 48 239 사진보기
SG-HL-6P 70 X 93 X 52 283 사진보기
SG-HL-10P 70 X 128 X 52 374 사진보기
SG-HL-12P 110 X 110 X 52 482 사진보기
SG-HL-15P 70 X 172 X 55 529 사진보기
SG-HL-20P 125 X 145 X 62 669 사진보기
SG-HL-20PT 80 X 235 X 80 957 사진보기
SG-HL-30P 125 X 190 X 80 1205 사진보기
SG-HL-40P 160 X 260 X 90 1822 사진보기
SG-HL-50P-S 160 X 260 X 90 2447 사진보기
SG-HL-50P-L 230 X 330 X 120 5237 사진보기
자료실

※ 알루미늄 터미널 내열형 박스 도면은 기본 알루미늄 박스 도면과 동일합니다.
